Cảm biến siêu âm hiệu suất cao cho đồng hồ nước thông minh

Với sự phát triển nhanh chóng của công nghệ Internet vạn vật, nhu cầu về cảm biến siêu âm hiệu suất cao của đồng hồ nước thông minh siêu âm áp dụng trong các tòa nhà thông minh ngày càng trở nên rõ ràng.Để cải thiện hơn nữa hiệu suất đo lường của đồng hồ nước siêu âm thông minh, Audiowell đã tung ra một thế hệ mới củacảm biến lưu lượng đồng hồ nước - US0078từ tầng tri giác.So với các sản phẩm cạnh tranh tương tự trên thị trường, sản phẩm này có hiệu suất điện ổn định hơn và khả năng chịu áp lực mạnh hơn.Đồng thời, nó có các đặc điểm về độ nhạy cao, nhanh chóng đạt đến giá trị cực đại và xử lý tín hiệu dễ dàng hơn, giúp cải thiện độ chính xác của phép đo của đồng hồ nước siêu âm và cung cấp cơ sở phần cứng cạnh tranh hơn để nâng cấp lặp lại đồng hồ nước siêu âm thông minh.

Hình 1:Cảm biến lưu lượng đồng hồ nước Audiowell US0078

Cảm biến lưu lượng nước Audiowell có hiệu suất cao, điều này chủ yếu được phản ánh trong:

1. độ nhạy cao, nhanh chóng đạt đến giá trị cực đại và xử lý tín hiệu dễ dàng hơn

Từ phân tích so sánh echo giữa đồng hồ nước AudiowellUS0078và các cảm biến tương tự trong Hình 2, có thể thấy rằng cảm biến lưu lượng của đồng hồ nước Audiowell chỉ cần 8 sóng để đạt giá trị cực đại và hoàn thành quá trình bắt đầu rung.So với các sản phẩm khác có 12 sóng để đạt giá trị cực đại, thời gian tín hiệu phản hồi ngắn hơn và độ nhạy cao hơn.

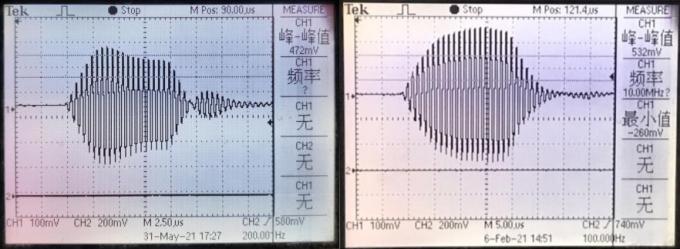

Hình 2: Phân tích độ tương phản tiếng vang giữa Audiowell US0078 (trái) và cảm biến tương tự (phải)

Từ dạng sóng, sự khác biệt giữa các đỉnh của tiếng vang mà Audiowell US0078 nhận được là rõ ràng và sự khác biệt giữa các sóng tín hiệu liền kề lớn hơn so với các cảm biến tương tự.Dễ dàng xác định các sóng tín hiệu được khôi phục thứ nhất, thứ hai, thứ ba hoặc nhiều hơn nữa.Giảm độ khó xử lý tín hiệu ở cấp độ nhận thức có lợi cho việc đơn giản hóa thuật toán đo lường đồng hồ nước và đặt nền tảng phần cứng cốt lõi cho R & D đồng hồ nước và các doanh nghiệp sản xuất để giảm chi phí và tăng hiệu quả.

2. Hiệu suất điện rất ổn định ở nhiệt độ cao và thấp với độ trôi dòng chảy bằng không

Bảng 1 cho thấy sự so sánh giữa hiệu suất điện của AudiowellUS0078và các cảm biến tương tự trong môi trường nhiệt độ thấp và nhiệt độ cao.Trong điều kiện không có dòng chảy, Audiowell US0078 có thể nhận được 432mV trong môi trường nhiệt độ thấp 10℃.Trong môi trường nhiệt độ cao 60oC, biên độ nhận là 369mV và tỷ lệ thay đổi biên độ là 14,64%.Tỷ lệ thay đổi biên độ của hai sản phẩm cạnh tranh tương tự khác lần lượt là 19,32% và 24,66% và tỷ lệ thay đổi biên độ thấp hơn đáng kể so với các sản phẩm cạnh tranh tương tự trên thị trường, cho thấy hiệu suất điện của nó rất ổn định ở nhiệt độ cao và giá trị độ trôi dòng chảy bằng 0 ở nhiệt độ thấp và cao hơn mức công nghiệp.

Bảng 1: so sánh giá trị độ trôi dòng bằng 0 của Audiowell us0078 và các cảm biến tương tự trong môi trường nhiệt độ thấp và nhiệt độ cao.

3. Tối đa với điện áp đứng có thể đạt 4,8mpa với độ tin cậy cao

Thử nghiệm thủy tĩnh tĩnh được tiến hành trên cảm biến lưu lượngUS0078của đồng hồ nước Audiowell.Điều kiện thử nghiệm là duy trì áp suất nước 4,8mpa trong 15 phút.So với các thông số kiểm tra khác nhau trước và sau khi kiểm tra, người ta thấy rằng hiệu suất của sản phẩm vẫn ổn định và đáp ứng các yêu cầu về thông số kỹ thuật.Ngoài ra, Audiowell US0078 có thể hoạt động liên tục trong môi trường 2.5MPa trong thời gian dài đáp ứng nhu cầu thời gian sử dụng nước của tòa nhà lâu, áp lực nước đỉnh cao và yêu cầu áp lực lớn.

Bảng 2: thông số hoạt động của cảm biến lưu lượng US0078 của đồng hồ nước Audiowell

4. Kích thước nhỏ, phù hợp với tiêu chuẩn nước uống quốc gia

Bảng 2 Thông số hoạt động của Audiowellcảm biến lưu lượng đồng hồ nước US0078cho thấy tần số cộng hưởng của sản phẩm là 2110 ± 30KHz, có thể đáp ứng các yêu cầu của đồng hồ nước tỷ lệ thể tích rộng.Phạm vi nhiệt độ làm việc lớn, khả năng chịu nhiệt lên tới 90oC, khả năng chống chịu hiệu quả với môi trường nhiệt độ cao và thấp, phù hợp với các vùng có vĩ độ khác nhau.Đồng thời, nguyên liệu sản xuất sản phẩm đã đạt tiêu chuẩn nước uống của nhiều quốc gia khác nhau như WRAS, ACS, KTW, v.v. Ngoài ra, sản phẩm phải được kiểm tra từng sản phẩm một trước khi xuất xưởng để đảm bảo rằng tất cả các thông số hoạt động đều nằm trong phạm vi quy định và có tính nhất quán tốt.Do đó, sản phẩm có thể được sử dụng theo cặp mà không cần kiểm tra ghép nối trước khi lắp ráp, điều này có thể đơn giản hóa hiệu quả quy trình lắp ráp đồng hồ nước thông minh và nâng cao hiệu quả hoạt động của các nhà sản xuất đồng hồ nước.

Hình 3: Kích thước và thông số kỹ thuật của cảm biến lưu lượng nước US0078

Hình 3 cho thấy kích thước tổng thể của cảm biến lưu lượng nước US0078.Đường kính cài đặt là 10 mm, sai số chính xác là ± 0,2mm, âm lượng nhỏ và độ chính xác xử lý cao, có thể giảm lỗi cài đặt một cách hiệu quả.

Nhìn chung, cảm biến lưu lượng US0078 của đồng hồ nước Audiowell có độ nhạy cao và nhanh chóng đạt giá trị đỉnh.Hiệu suất điện rất ổn định với giá trị trôi dòng chảy bằng 0 ở nhiệt độ cao và thấp.Sản phẩm có kích thước nhỏ, độ chính xác kích thước ngoại hình cao, giảm sai số lắp đặt và có khả năng chịu nhiệt độ cao và thấp, chống ẩm cao, chịu áp suất cao và các đặc tính khác, đáp ứng các yêu cầu của đồng hồ nước tỷ lệ phạm vi rộng, tính nhất quán của lô sản phẩm, an toàn và sức khỏe, và đã được sử dụng rộng rãi trong hộ gia đình, tòa nhà, xây dựng đô thị và các lĩnh vực khác của đồng hồ nước thông minh.
